XF68066B 10 BASE-TX Transformers Modules LP21646ANL Low Pass Filter

Categories Discrete Magnetic Transformers
Brand Name: LINK-PP
Model Number: XF68066B
Certification: UL,RoHS,Reach,ISO
Place of Origin: Guangdong,China
MOQ: 400/2000/10K/25K
Price: $0.06-$3.2
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 3KK/Month
Delivery Time: Stock
Packaging Details: T&R
Specification: XF68066B
Type: Ethernet Rj45 Transformer
Turn Ratio: 1:1
Application: Lan Ethernet(NoN PoE)
Mounting Type: SMT
LINK-PP P/N: LP21646ANL
Temperature: -40℃ TO +85℃
Archivi Disponibil: PDF/3D/ISG/Stp/Step/Datasheet
  • Haven't found right suppliers
  • Our buyer assistants can help you find the most suitable, 100% reliable suppliers from China.
  • And this service is free of charge.
  • we have buyer assistants who speak English, French, Spanish......and we are ready to help you anytime!
Submit Buying Request
  • Product Details
  • Company Profile

XF68066B 10 BASE-TX Transformers Modules LP21646ANL Low Pass Filter

XF68066B 10 BASE-TX Transformers Modules LP21646ANL Low Pass Filter


XF68066BTLA-6T214ALF-T13F-33ANLMass PN. LP41606NL

Electrical Specifications @25℃

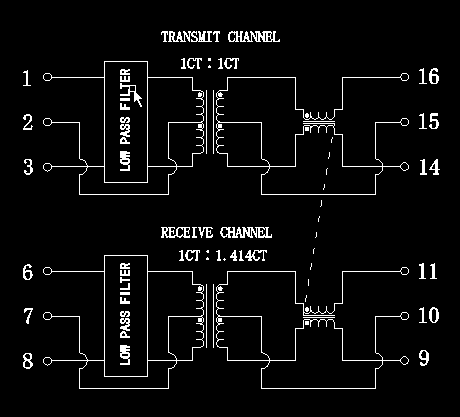

1.Turns Ratio
(1-3):(16-14)= 1CT:1CT
(6-8):(11-9) = 1CT:1.414CT
2.OCL:
Pins 1-3 160uH Minimum @ 100KHz 50mV
Pins 6-8 120uH Minimum @ 100KHz 50mV
3.Insertion Loss:
1-10MHz: -1.5dB MAX
4.Attenuation:
TX: 20MHz:-7dB MIN
25MHz:-19dB MIN
30MHz:-32dB MIN
40MHz:-35dB MIN
RX: 20MHz:-6dB MIN
25MHz:-14dB MIN
30MHz:-20dB MIN
40MHz:-31dB MIN
5.Return Loss:
5-10MHz:-15dB MIN
6.Crosstalk:
1-10MHz:-30dB MIN
7.Common mode rejection:
30-100MHz:-30dB MIN
8.Hipot: 1500VAC
9.Operating Temperature: -40℃~+85℃.

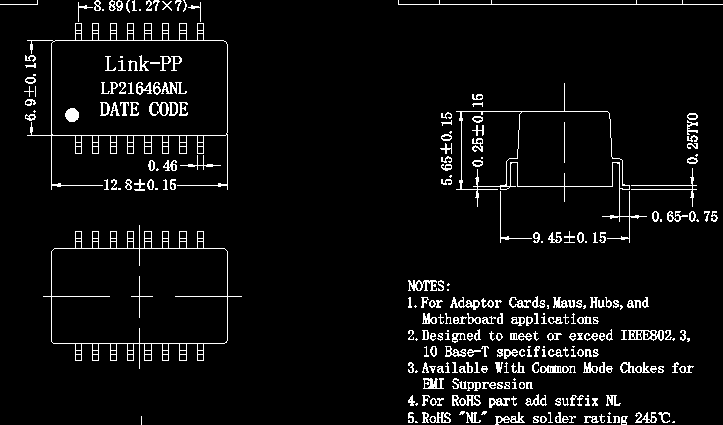

NOTES:
1.For Adaptor Cards,Maus,Hubs,and Motherboard applications
2.Designed to meet or exceed IEEE802.3, 10 Base-T specifications
3.Available With Common Mode Chokes for EMI Suppression
4.For RoHS part add suffix NL
5.RoHS "NL" peak solder rating 245℃.
